Overzicht

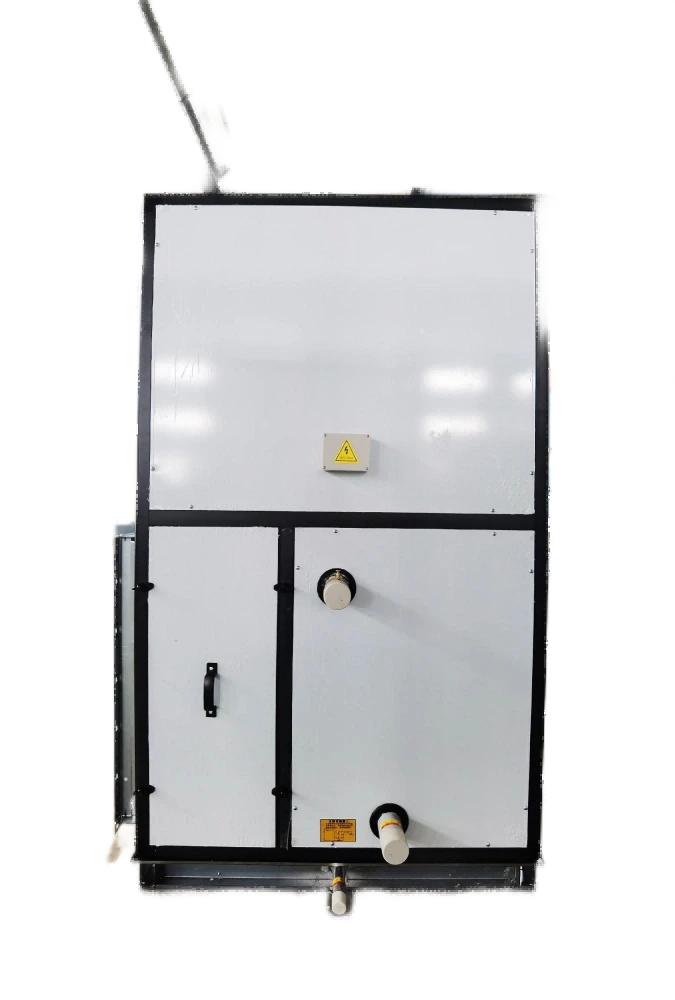

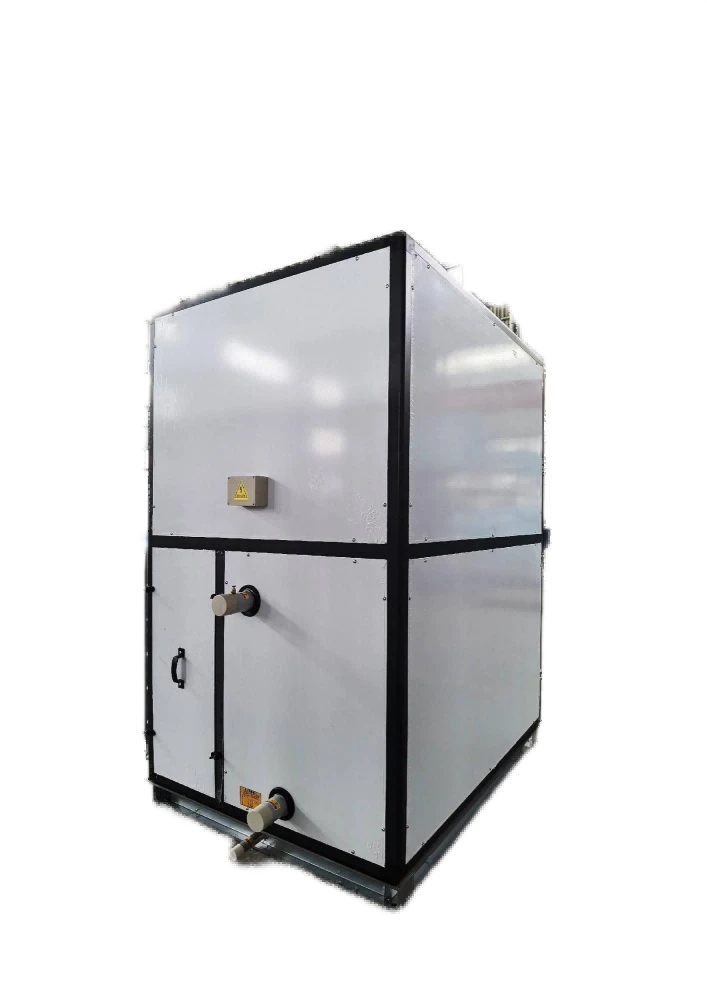

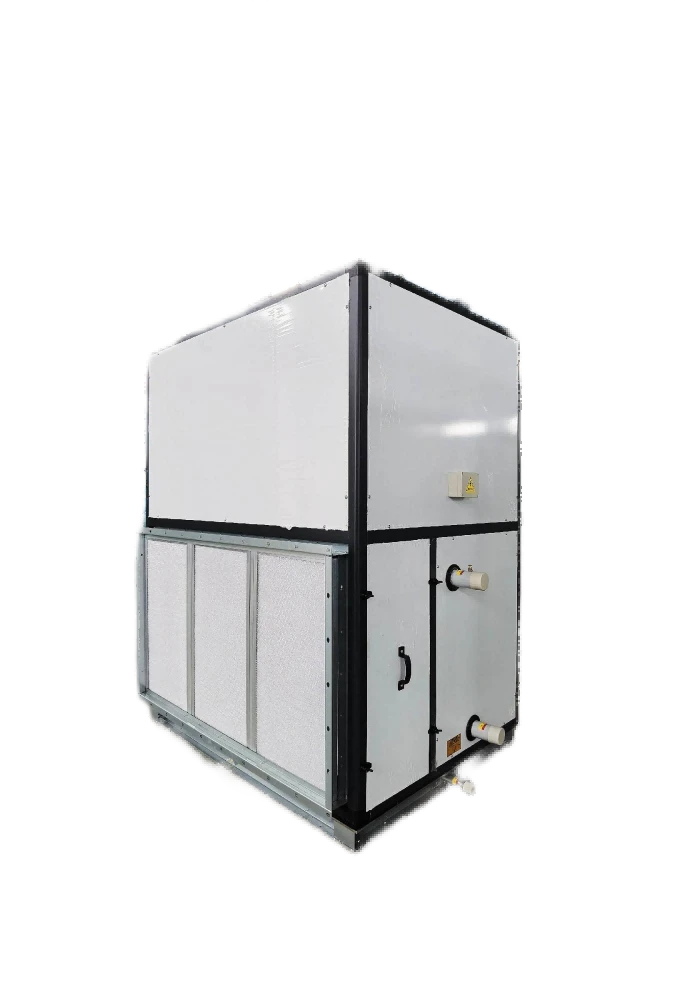

horizontale linkerluchthandleris een soortluchtbehandelingseenheid (ahu)Ontworpen voor HVAC -systemen waar luchtstroom moet binnenkomen vanuit delinkerkanten horizontaal worden verdeeld. Het wordt vaak gebruikt inStrakke installatieruimteszoals zolders, kelders of kruipruimtes, die een efficiënte luchtcirculatie bieden voor residentiële en commerciële gebouwen.

prestatie Model	Luchtvolume (m³/h)	Resterende druk (PA)	Koelvolume ( K W )		Warmtevolume ( K W )		Watervolume(T/h)		Waterheristentie(KPA)		stroom (KW)	Noice DB (A)	Gewicht (kg)
			Retourlucht	Frisse lucht	Retourlucht	Frisse lucht	Retourlucht	Frisse lucht	Retourlucht	Frisse lucht


Bfp -20 w/l	2000	200	11.2	22.5	19.1	28.00	1.9	3.9	3.5	4.2	0.32	55	140/160

Bfp -20 xw/l		160	13.9	29.7	25.7	32.67	2.4	5.1	4.5	5.6			160/190

Bfp -30 w/l	3000	260	16.8	33.8	28.6	42.00	2.9	5.8	4.5	6.4	0.55	56	160/180

Bfp -30 xw/l		220	20.8	44.5	38.5	49.00	3.6	7.7	5.3	8.5			180/210

Bfp -40 w/l	4000	340	22.4	45.1	38.1	56.00	3.9	7.7	4.6	6.7	0.75	58	195/220

Bfp -40 xw/l		300	27.7	59.3	51.3	64.33	4.8	10.2	6.5	12.4			225/255

Bfp -45 w/l	4500	320	25.2	50.7	42.9	63.00	4.3	8.7	5.2	8.6	0.75	58	205/220

Bed -45 xw/		280	31.2	66.8	57.8	73.50	5.4	11.5	7.4	15.4			215/235

Bfp -50 w/l	5000	500	28.0	56.3	47.7	70.00	4.8	9.7	6.8	10.7	1.1	59	220/235

Bfp -50 xw/l		460	34.7	74.2	64.2	81.67	6.0	12.8	8.1	19.5			230/255
Bfp -55 w/l	5500	500	30.8	62.0	52.4	77.00	5.3	10.7	6.5	12.7	1.5	59	238/256
Bfp -55 xw/l		460	38.1	81.6	70.6	89.83	6.6	14.0	9.5	20.3			256/286

Bfp -60 w/l	6000	500	33.6	67.6	57.2	84.00	5.8	11.6	7.4	14.8	1.5	60	258/285

Bfp -60 xw/l		460	41.6	89.0	77.0	98.00	7.2	15.3	11.3	28.2			285/306
Bfp -70 w/l	7000	500	39.2	78.9	66.7	98.00	6.7	13.6	8.5	16.5	1.8	61	282/312
Bfp -70 xw/l		460	48.5	103.8	89.8	114.33	8.3	17.9	14.6	33.3			315/346
Bfp -80 w/l	8000	600	44.8	90.1	76.3	112.00	7.7	15.5	9.06	18.4	2.2	62	310/345
Bfp -80 xw/l		560	55.5	118.7	102.7	130.67	9.5	20.4	16.4	39.6			338/369
Bfp -90 w/l	9000	600	50.4	101.4	85.8	126.00	8.7	17.4	10.6	22.4	2.2	63	322/358
Bfp -90 xw/l		560	62.4	133.5	115.5	147.00	10.7	23.0	18.2	43.6			345/369
Bfp -100 w/l	10000	600	56.0	112.7	95.3	140.00	9.6	19.4	12.4	26.7	3.0	64	336/368
Bfp -100 xw/l		560	69.3	148.3	128.3	163.33	11.9	25.5	21.6	48.6			356/389
Bfp -120 w/l	12000	600	67.2	135.2	114.4	168.00	11.6	23.2	18.7	40.1	1.8×2	64	438/475
Bfp -120 xw/l		560	83.2	178.0	154.0	196.00	14.3	30.6	28.4	53.2			476/506
Bfp -150 w/l	15000	600	84.0	169.0	143.0	210.00	14.4	29.1	22.6	42.6	2.2×2	64	520/550
Bfp -150 xw/l		560	104.0	222.5	192.5	245.00	17.9	38.3	35.7	73.5			562/598
Bfp -180 w/l	18000	600	1008	202.8	171.6	252.00	17.3	34.9	25.1	44.2	3.0×2	65	556/581
Bfp -180 xw/l		560	124.8	267.0	231.0	294.00	21.5	45.9	47.6	78.2			585/615
Bfp -200 w/l	20000	600	112.0	225.3	190.7	280.00	19.3	38.7	28.7	46.5	3.0×2	65	576/595
Bfp -200 xw/l		560	138.7	296.7	256.7	326.67	23.8	51.0	51.6	82.6			610/638
Bfp -230 w/l	23000	650	1288	259.1	219.3	322.00	22.1	44.6	29.7	48.7	4.0×2	68	612/635
Bfp -230 xw/l		600	159.5	341.2	295.2	375.67	27.4	58.7	51.6	85.2			639/672
Bfp -250 w/l	25000	650	140.0	281.7	238.3	350.00	24.1	48.4	26.5	49.6	4.0×2	69	652/685

Bfp -250 xw/l		600	173.3	370.8	320.8	408.33	29.8	63.8	50.2	82.6			710/732
Bfp -280 w/l	28000	650	156.8	315.5	266.9	39200	27.0	54.2	32.6	43.6	5.5×2	70	679/712
Bfp -280 xw/l		600	194.1	415.3	359.3	457.33	33.4	71.4	54.5	92.5			729/758

Bfp -300 w/l	30000	650	168.0	338.0	286.0	420.00	28.9	58.1	36.9	52.3	5.5×2	70	712/735
Bfp -300 xw/l		600	208.0	445.0	385.0	490.00	35.8	76.5	57.2	91.2			765/796
Bfp -350 w/l	35000	650	196.0	394.3	333.7	490.00	33.7	67.8	38.7	59.4	7.5×2	72	826/998
Bfp -350 xw/l		600	242.7	519.2	449.2	571.67	41.7	89.3	58.7	96.2			910/1110

Retourneer luchtomstandigheden:

Koeling: Inlet Air Dry-Bulb Temperatuur is 27 graden, de natte bulb-temperatuur is 19,5 graden; De inlaatwatertemperatuur is 7 graden met een watertemperatuurverschil van 5 graden tussen inlaat en uitlaat.
Verwarming: Inlaat Air Dry-Bulb Temperatuur is 15 graden; De inlaattemperatuur van hete water is 60 graden.

Frisse luchtomstandigheden:

Koeling: Inlet Air Dry-Bulb-temperatuur is 34 graden, de temperatuur van de natte bol is 28 graden; De inlaatwatertemperatuur is 7 graden met een watertemperatuurverschil van 5 graden tussen inlaat en uitlaat.
Verwarming: Inlaat Air Dry-Bulb-temperatuur is -4 diploma; De inlaattemperatuur van hete water is 60 graden.

Belangrijke functies

✅ Linker luchtstroomontwerp

Ontworpen voorlinker-rendement luchtinlaatom specifieke HVAC -configuraties te matchen.

✅ Compact, ruimtebesparende build

Ideaal voorlow-clearance gebiedenzoals plafonds, zolder en kelders.

✅ Energie-efficiënte werking

GebruikHoog efficiënte blowers en motoren met variabele snelheidOm energieverbruik te optimaliseren.

✅ Rustige uitvoering

Ontworpen metgeïsoleerde kastenom operationele ruis te minimaliseren.

✅ Geavanceerde luchtfiltratie

Uitgerust metMerv of hepa filtersOm de luchtkwaliteit binnen de binnen te verbeteren.

✅ Veelzijdige compatibiliteit

Werkt metWarmtepompen, gasovens en elektrische verwarmingssystemen.

Toepassingen

🏠 Woonwoningen- ideaal voorzolder- en kruipruimteinstallaties.
🏢 Commerciële gebouwen- Gebruikt inKantoren, restaurants en winkelruimtesvoor compacte klimaatregeling.
🏨 Hotels en appartementen- geïnstalleerd inplafondruimtesvoor efficiënte luchtverdeling.
🏥 Gezondheidszorgfaciliteiten- ZorgtSchone, geconditioneerde luchtin ziekenhuizen en klinieken.
🏭 Industriële instellingen- OndersteuntFactory and Warehouse HVAC Systems.

22 2

.jpg


product-907-456

FAQ

Vraag: Kunnen producten worden geproduceerd volgens de eisen van de klant?

A: Ja, de hierboven genoemde specificaties zijn standaard en we kunnen ontwerpen en produceren volgens uw vereisten.

Vraag: Mag het de fabriek bezoeken?

A: Ja, we verwelkomen klanten om onze fabriek te bezoeken.

Vraag: Bent u op zoek naar agenten?

A: Ja, we zijn wereldwijd op zoek naar agenten. Neem contact met ons op voor verdere discussie.

Vraag: Hoe lost u problemen op als er storingen zijn tijdens het gebruik van de apparatuur?

A: Stuur ons foto's of een video van het probleem via e -mail, en we zullen het probleem vinden en oplossen. Als er schade is, sturen we u nieuwe onderdelen gratis binnen de garantieperiode.

Vraag: Welke software gebruikt u voor uw producttekeningen?

A: We gebruiken geavanceerde industriële klepontwerp- en ontwikkelingssoftware, zoals AutoCAD.
