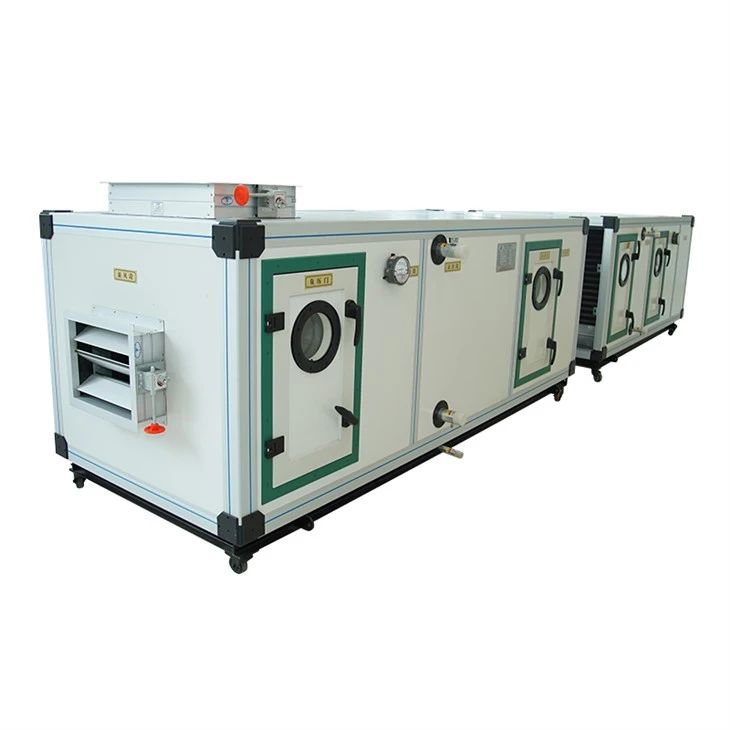

Overzicht
DX (directe uitbreiding) eenheid in een luchtbehandelingseenheid (AHU)is een HVAC -systeem dat eenDX -spoelBinnen de AHU om de lucht direct te koelen of te verwarmen met koelmiddel. Anders dangekoeld water ahus, waarvoor een koelmachine en waterlus nodig is, een DX AHU werkt met eenkoelmiddelcyclus, waardoor het eenCompacte, kosteneffectieve en efficiënte oplossingvoorKleine tot middelgrote gebouwen.
Parameter
Koeling, watervolume, waterweerstand
Koelcondities: inlaatluchtlucht droge bol temperatuur 27 graden, natte bol temperatuur 19,5 graden, inlaatwatertemperatuur 7 graden, uitlaatwatertemperatuur 12 graden
|
Model |
Pijp met twee rijen |
Pijp met vier rijen |
pijp met zes rijen |
acht-rij pijp |
||||||||
|
koeling(KW |
Watervolume(m³/h) |
Waterweerstand (KPA) |
koeling(KW) |
Watervolume (m h) |
Waterweerstand (KPA) |
koeling(kW) |
Watervolume (m³/h) |
Waterweerstand (KPA) |
koeling (KW |
Watervolume (m³/h) |
Waterweerstand(KPA) |
|
|
Zk -05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
Zk -10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
Zk -15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
Zk -20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
Zk -25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
Zk -30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
Zk -40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
Zk -50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
Zk -60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
Zk -80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
Zk -100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
Zk -120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
Zk -160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
Zk -200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
Opmerking: de prestatieparameters van het apparaat met een tegenwindsnelheid van 2,5 m/s
Correctiefactor voor koelconditie
Correctiefactor K1 voor koelcapaciteit en waterstroom onder verschillende inlaatlucht en watertemperaturen
|
luchttemperatuur |
Watertemperatuurrang |
|||||
|
Natte lamp Temperatuur |
Droge lamp Temperatuur |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
Correctiefactor K3 voor koelcapaciteit en waterstroom onder verschillende inlaatlucht en watertemperaturen
|
Tegenwindsnelheid |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
coëfficiënt |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
Correctiefactor K2 voor waterweerstand onder verschillende inlaatlucht en watertemperaturen
|
luchttemperatuur |
Watertemperatuurrang |
|||||
|
Natte lamp Temperatuur |
Droge lamp Temperatuur |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
Correctiefactor K4 voor waterweerstand onder verschillende inlaatlucht en watertemperaturen
|
Tegenwindsnelheid |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
coëfficiënt |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
PS: 1. De bovenstaande correctiefactoren worden bepaald op basis van de gemiddelde waarden van verschillende eenheden. Voor kleine eenheden (0 5 ~ 15), vermenigvuldig met 0,95; Voor grote eenheden (50-200), vermenigvuldig met 1.08.
2. De bovenstaande correctiefactoren zijn geschatte waarden en zijn alleen ter referentie.
Correctie onder verschillende windsnelheden, inlaatluchttemperatuur en watertemperatuuromstandigheden:
Werkelijke koelcapaciteit= koelcapaciteit van tabel 1 × k1 × k3
Werkelijke waterstroom= Waterstroom van tabel 1 × k1 × k3
Werkelijke waterweerstand= waterweerstand van tabel 1 × k2 × k4
Voorbeeld:De airconditioner selecteren {-20, de koelspoelwindwindsnelheid is 2,5 m/s. Volgens tabel 1 is de koelcapaciteit 150,8 kW, de waterstroom is 26,21 m³/u en de waterweerstand is 14,07 kPa. Bepaal de werkelijke koelcapaciteit, de waterstroom en de waterweerstand wanneer de inlaatlucht droge-boltemperatuur 27 graden is, de temperatuur van de natte bol is 21 graden, de inlaatwatertemperatuur is 7 graden en de uitlaatwatertemperatuur is 12 graden.
Oplossing:Uit tabel K1, de correctiefactor k 1=1. 14. Uit tabel K2, de correctiefactor k 2=1. 27.
Daarom:
Werkelijke koelcapaciteit (Q)= Standaardconditie Koelcapaciteit × K 1=150. 8 × 1. 14=171. 91 kW
Werkelijke waterstroom (V)= standaardconditie Waterstroom × k 1=26. 21 × 1. 14=29. 88 m³/h
Werkelijke waterweerstand (P)= Standaardconditie Waterweerstand × K 2=14. 07 × 1. 27=17. 87 kpa
Verwarming, watervolume, waterweerstand
Verwarmingsomstandigheden: Luchtinlaattemperatuur 15 graden, waterinlaattemperatuur 60 graden
|
Model |
Pijp met twee rijen |
pijp met vier rijen |
pijp met zes rijen |
acht-rij pijp |
||||||||
|
Verwarming(Kw) |
Watervolume (m/h) |
Waterweerstand (KPA) |
Verwarming (KW |
Watervolume (MH) |
Waterweerstand (KPA) |
Verwarming (KW) |
Watervolume (m³h) |
Waterweerstand (KPA) |
Verwarming(KW) |
Watervolume m/h) |
Waterweerstand (KPA) |
|
|
Zk -05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
Zk -10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
Zk -15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
Zk -20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
Zk -25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
Zk -30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
Zk -40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
Zk -50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
Zk -60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
Zk -80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
Zk -100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
Zk -120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
Zk -160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
Zk -200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
OPMERKING: 1. De prestatiereferentie van het apparaat met een snelheid van de tegenwind van 2,5 m/s
2. De spoel is een tweepanse spoel voor warme en koude toepassingen
Belangrijke kenmerken vanAhu DX -eenheid
✅ Directe koelmiddelkoeling en verwarming
Gebruikt eenDX -spoelin plaats van een koelspoel op waterbasis.
Koelmiddelverdampt in de spoelom warmte te absorberen (koelmodus) ofCondenseren om warmte vrij te maken(Verwarmingsmodus).
✅ Elimineert de behoefte aan koelmachines en koeltorens
Geen behoefte aan eengekoeld watersysteem, pompen of uitgebreide leidingen, het verminderen van de complexiteit van de installatie.
✅ Compact en ruimtebesparende ontwerp
Ideaal voor gebouwen met beperkte mechanische ruimteEnRetrofit projecten.
✅ Snelle koel- en verwarmingsrespons
DX -systemen reageren snelnaar temperatuurveranderingen, het verbeteren van comfort en efficiëntie.
✅ Zoned koeling en verwarming
Meerdere DX AHUSkan dienenverschillende gebieden onafhankelijk, Verbetering van energie -efficiëntie.
✅ Lagere installatie- en onderhoudskosten
Minder componentenvergeleken met watergekoelde systemen, wat leidt totvereenvoudigd onderhoud.
Toepassingen vanAhu DX -eenheid
✔ Commerciële gebouwen- Kantoren, hotels, winkelruimtes en restaurants.
✔ Woongebouwen- appartementen, appartementen en herenhuizen.
✔ Gezondheidszorg en educatieve voorzieningen- Ziekenhuizen, klinieken, scholen en universiteiten.
✔ Industriële en datacenters- WaarNauwkeurige temperatuurregelingis nodig.
